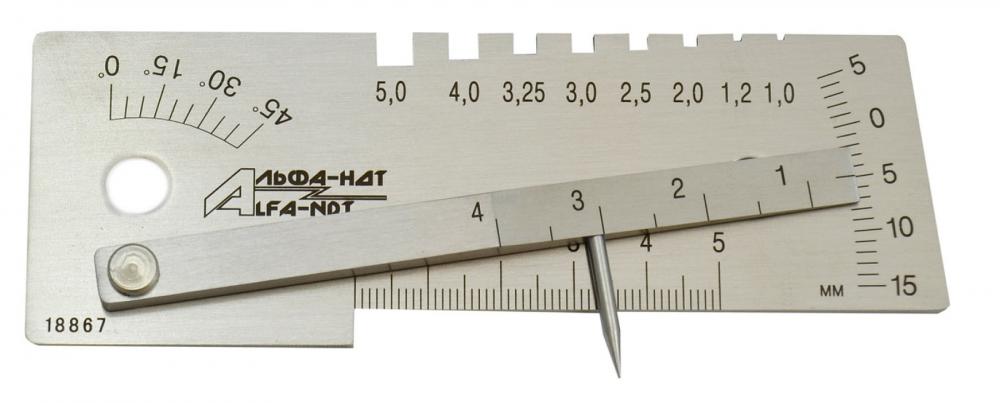

Сварочный шаблон Альфа-НДТ УШС-3 стальной (00-00000191)

Отзывы  (0)
Вопросы и ответы (0/0)
  • ID: 6742275
  • Артикул:
  • Цвет: стальной
  • Код производителя: 00-00000191
  • Дополнительно: a:2:{s:4:"TEXT";s:1352:"1. Диапазон измерения глубины дефектов (вмятин, забоев), глубины разделки шва до корневого слоя, превышения кромок (шкала Г), 0-15 мм. 2. Диапазон измерения высоты усиления шва (шкала Г), 0-5 мм. 3. Диапазон измерения величин притупления и ширины шва (шкала Е), 0-50 мм. 4. Диапазон измерения величин зазора (шкала И),0,5-4 мм. 5. Диапазон измерения углов скоса кромок (шкала Д), 0-45 град. 6. Номинальные значения диаметров электродов измеряемых шаблоном (пазы Ж), 1; 1,2; 2; 2,5; 3; 3,25; 4; 5 мм. 7. Цены деления шкал Г и Е, мм – 1, И, мм – 0,5, Д, 0,5 град. 8. Пределы допускаемых отклонений ширины пазов Ж, мм верхнее значение: для пазов до 3 мм - +0,1, для пазов 3 и 3,25 мм - +0,12, для пазов свыше 3,25 мм - +0,3, нижнее значение, мм. – 0 9. Отклонение положений штрихов шкалы Г от действительных значений, ±0,5 мм. 10. Отклонения положений штрихов шкалы И от действительных значений толщины движка, ±0,25 мм. 11. Отклонения положений штрихов шкалы Д от действительных значений угла между поверхностями Б и В, ±2,5 град. 12. Отклонения от номинального значения расстояния между любым штрихом и началом шкалы Е(начало шкалы должно совпадать с плоскостью Л) ±0,25 мм. Комплектация: Универсальный шаблон сварщика УШС-3 - 1 шт; Паспорт с первичной калибровкой - 1 шт; Чехол для хранения - 1 шт. Россия — страна производства.";s:4:"TYPE";s:4:"html";}
  • Назначение: для контроля элементов разделки под сварной шов, электродов и элементов сварного шва
Все характеристики
Выбрать аксессуары
2 436 ₽

О товаре

Наличие и доставка

Рассрочки и кредит

Отзывы

Вопрос-ответ

Технические характеристики и комплектация товара могут быть изменены производителем без уведомления.
